Архитектура и потоки данных

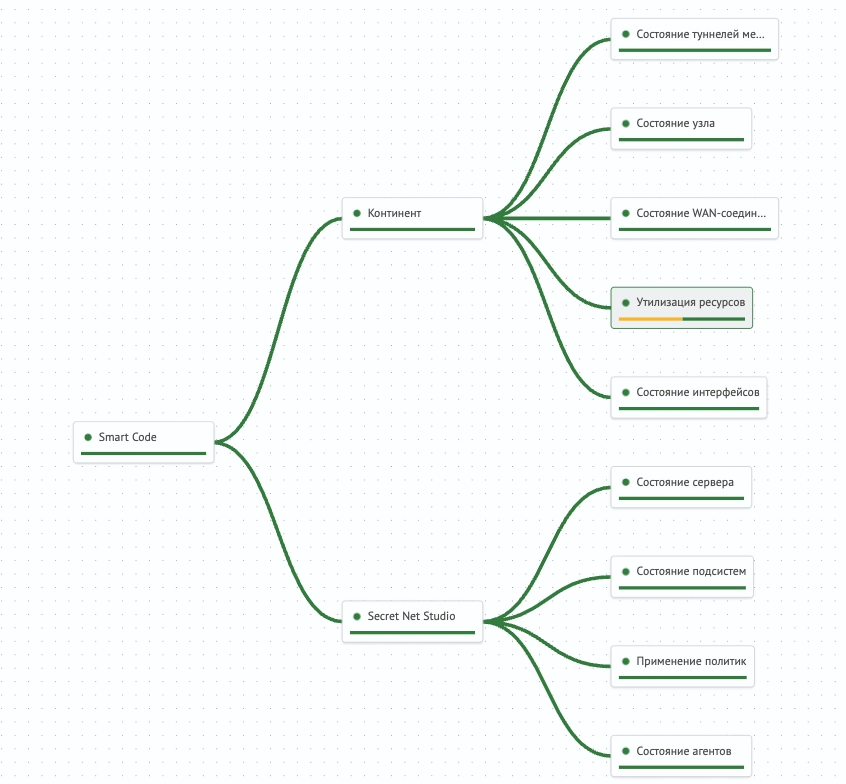

Концептуальная схема
Схема отражает основные возможности модуля.
Источники данных
Таблица содержит индексы и справочники, используемые в модуле. Источником данных является оборудование из семейства Континент и конечные точки с установленным Secret Net Studio.
| Название | Тип источника | Компонент | Тип интеграции | Категория данных | Семантика |
|---|---|---|---|---|---|
continent-clients-database | Индекс | ПУ ЦУС | database | dimension | Список АПКШ c минимальным набором данных по ним |
continent-info-syslog | Индекс | АПКШ, ЦУС | snmp pull | event | Журнал событий АПКШ + ЦУС |
continent-info-snmp | Индекс | АПКШ | snmp pull | dimension | 1. Системная информация об АПКШ 2. Утилизация ресурсов |
continent-interface-info-snmp | Индекс | АПКШ | snmp pull | dimension | Системная информация о сетевых интерфейсах |
continent-interface-ip-snmp | Индекс | АПКШ | snmp pull | dimension | IP информация по сетевым интерфейсам |
continent-interface-stats-snmp | Индекс | АПКШ | snmp pull | dimension | Статистика прошедшим/заблокированным входящим/исходящим пакетам/байтам по сетевым интерфейсам |
continent-multiwan-snmp | Индекс | АПКШ | snmp pull | dimension | Информация по функционированию Multi-Wan (резервированию внешнего канала) |
continent-pair_bond-snmp | Индекс | АПКШ | snmp pull | dimension | Информация о парных связях |
continent-sd-syslog | Индекс | Сервер доступа | syslog | event | Журнал событий СД |
continent-sd-snmp | Индекс | Сервер доступа | snmp pull | dimension | 1. Информация о количестве доступных подключений 2. Информация об утилизации подключений 3. Информация о сертификате СД и абонентов |
continent-sd-database | Индекс | Сервер доступа | database | event | Журнал событий СД |
continent-ips-syslog | Индекс | СОВ | syslog | event | Журнал событий СОВ |
continent-trash-syslog | Индекс | АПКШ, СОВ, СД | syslog | event | "Мусорные данные" по syslog |
dim_continent_host | Справочник | АПКШ, СОВ, СД | задача по расписанию | dimension | Список Континентов |
dim_continent_interface_iftype | Справочник | АПКШ, СОВ, СД | csv | fact | Список возможных типов интерфейсов |
dim_pair_bond | Справочник | АПКШ, СОВ, СД | задача по расписанию | dimension | Список парных связей |
sns-syslog | Индекс | Конечные точки с установленным «Secret Net Studio» | syslog | event | Журнал событий с конечных точек |
sns-mysql-serviceualog | Индекс | Центр управления «Secret Net Studio» | database | event | Журнал событий с центра управления с представления ServiceUALog |
sns-mysql-secretnetlog | Индекс | Центр управления «Secret Net Studio» | database | event | Журнал событий с центра управления с представления SecretNetLog |
sns-mysql-entity_client | Индекс | Центр управления «Secret Net Studio» | database | dimension | Список конечных точек под управлением центра управления |
