Trace Timeline

Обзор

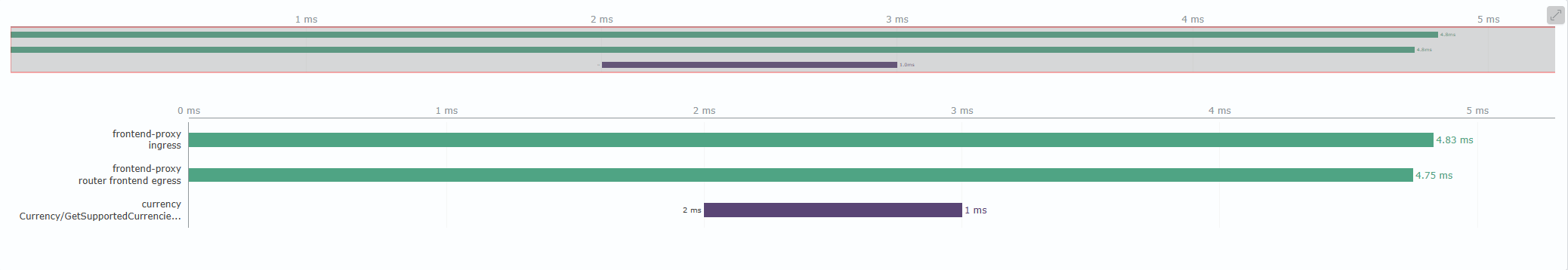

Trace Timeline - это тип визуализации, который отображает временные интервалы выполнения операций (трейсов) в виде диаграммы Ганта. Позволяет анализировать длительность, последовательность и параллельность процессов в распределенных системах.

Визуализация содержит миникарту на которой представлен весь временной промежуток выполнения.

При наведении на трейс появляется информация о сервисе, источнике и длительности.

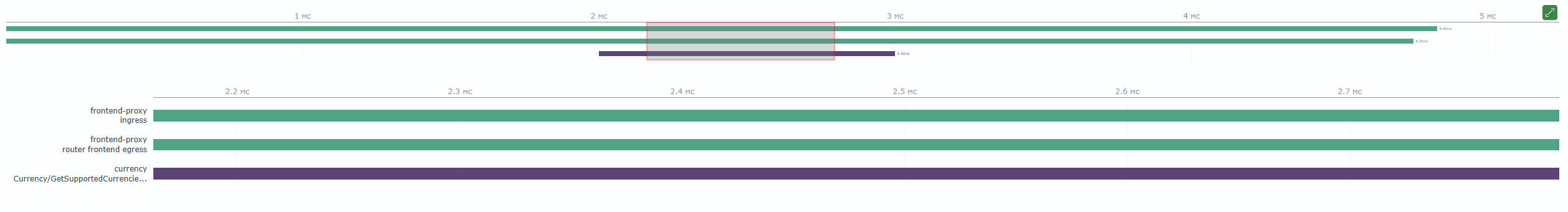

При выделении временного промежутка на миникарте или внутри трейсов визуализация будет показывать только выделенную часть времени. Чтобы сбросить зумирование, необходимо нажать на иконку в верхнем правом углу.

Настройки визуализации Trace Timeline

В текущей версии визуализации настройки отсутствуют.

Создание визуализации Trace Timeline

Создание визуализации Trace Timeline возможно при применении статистических команд, таких как: stats, aggs и другие. В таком случае будет возвращаться таблица с соответствующими статистиками.

Например, запрос:

source win_events
| aggs count by event.code

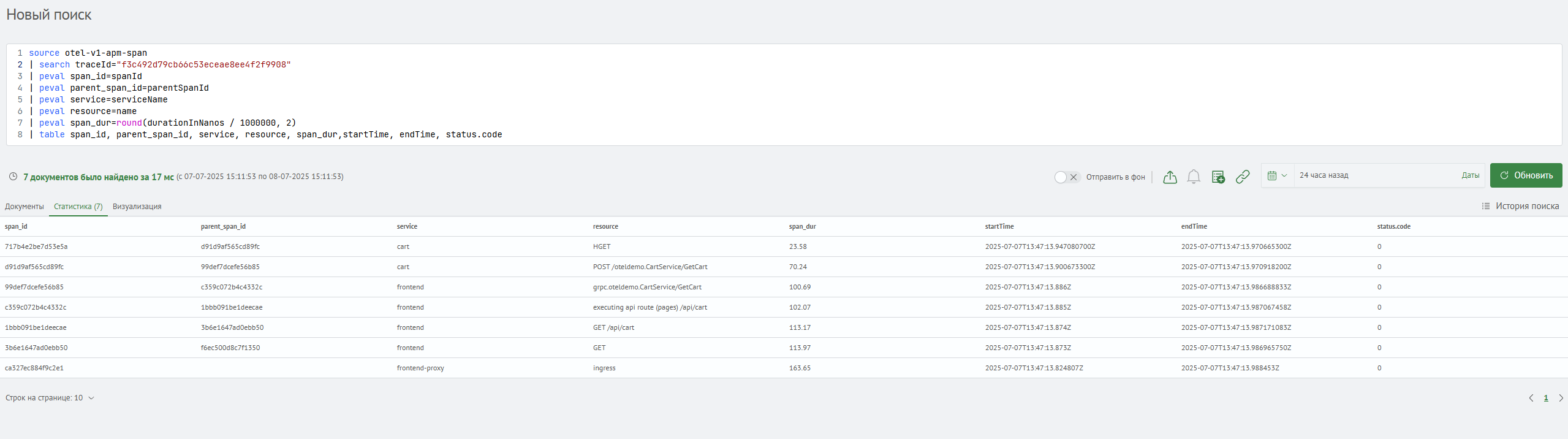

Вернет следующий результат:

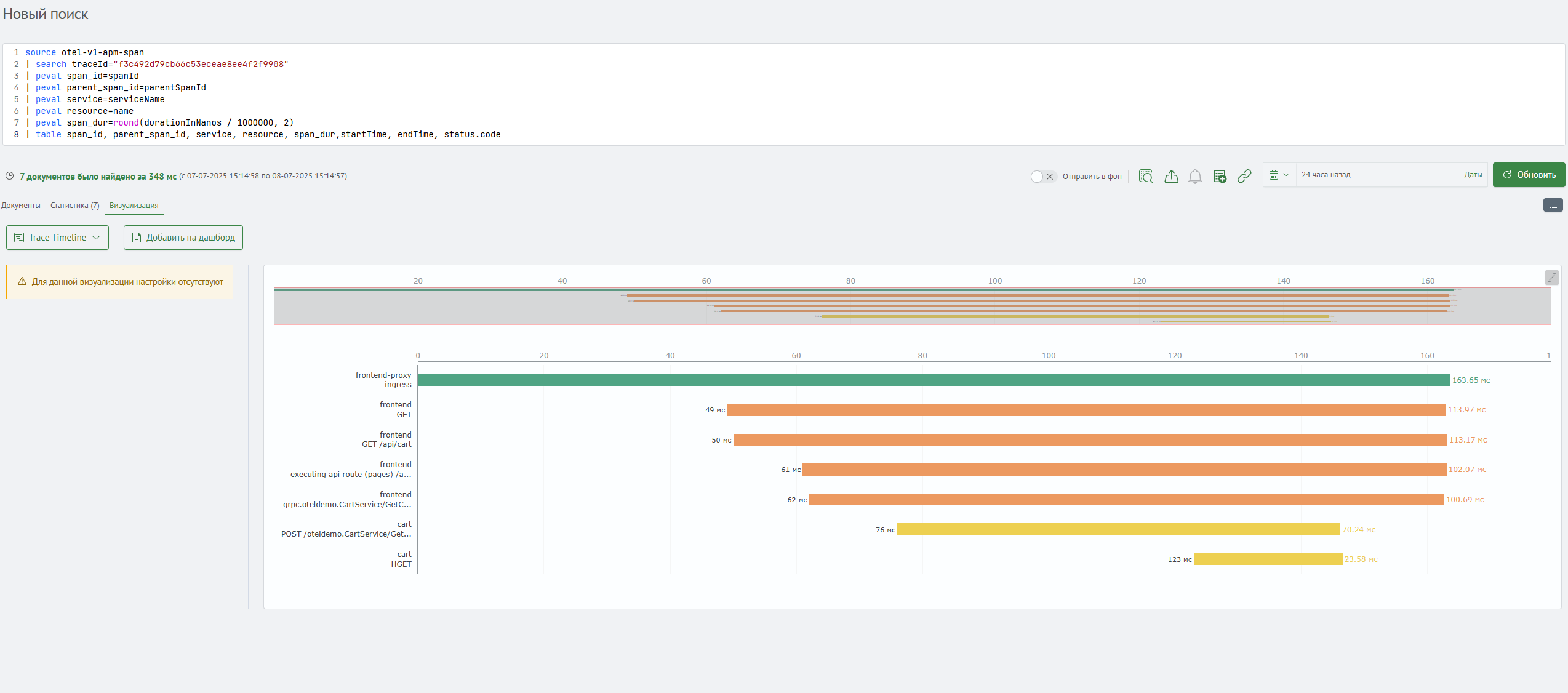

После этого, перейдя во вкладку Визуализация, можно выбрать тип визуализации Trace Timeline и добавить на необходимый дашборд, нажав кнопку Добавить на дашборд.
