Граф
Описание
Граф — это визуальное представление компонентов мониторинга, состоящее из узлов (сервисов) и связей между ними.
Интерфейс страницы включает в себя панель управления сверху и основную область (холст), где отображается сам граф и панель метрик.

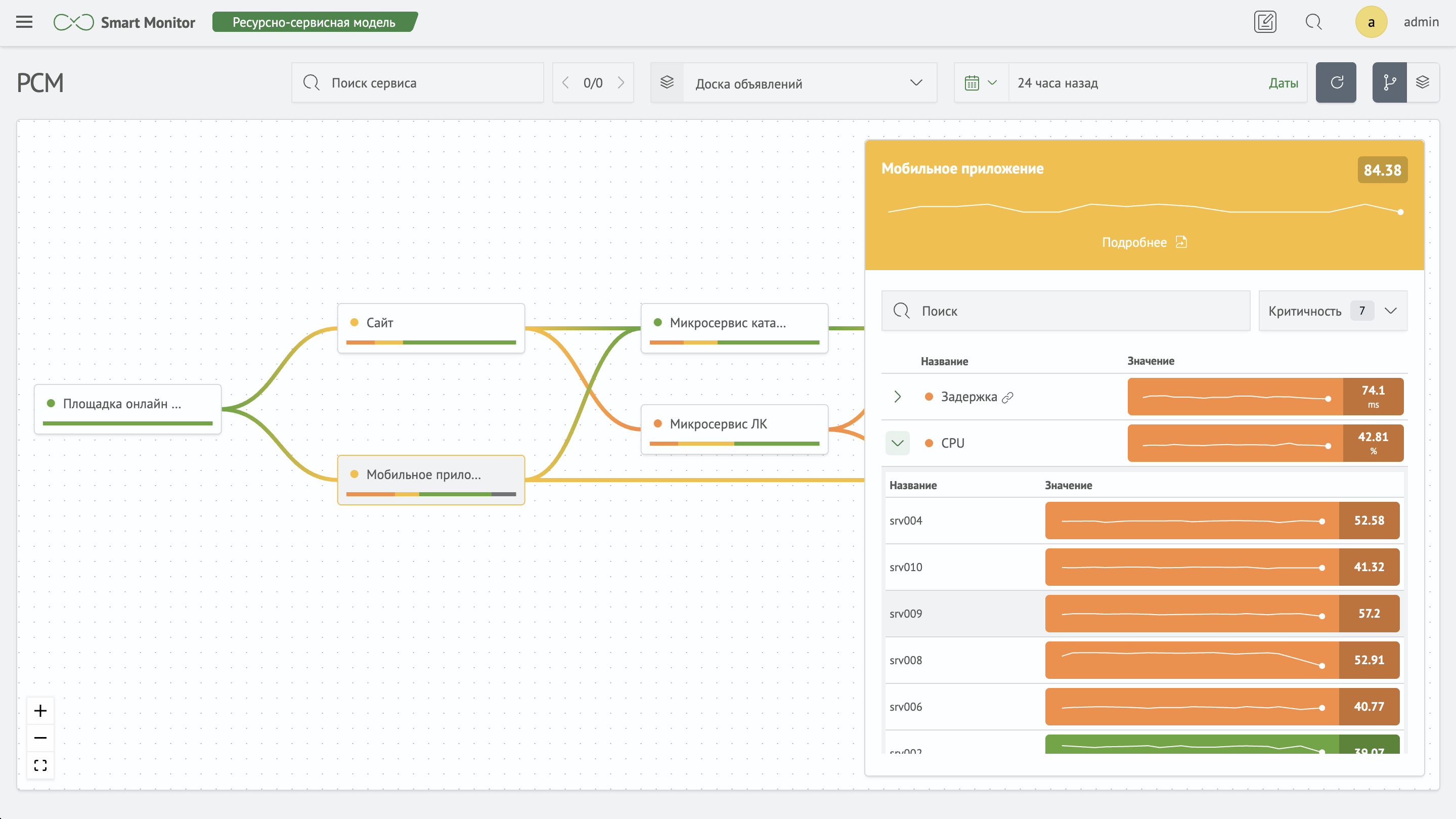

Пример страницы:
Основные возможности
Граф позволяет:
- просматривать текущее состояние сервисов
- визуализировать связи между сервисами
- отслеживать состояние метрик для каждого сервиса
- быстро фильтровать сервисы, оставляя только дочерние
- искать сервисы по названию
- просматривать данные за выбранный временной диапазон
- использовать автоматическое обновление графа для мониторинга в реальном времени
- переходить к подробной информации о каждом сервисе
Панель управления
Эта панель позволяет искать сервисы на графе, устанавливать временные диапазоны, выбирать слои и быстро переключаться между различными режимами просмотра.

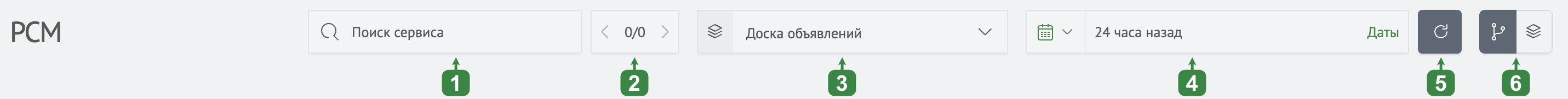

Основные элементы панели:
- Поле поиска сервиса
- Кнопки управления поиском и статистика
- Выпадающий список для выбора слоя
- Выбор временного интервала
- Кнопка "Обновить данные"
- Переключатель между графом и слоем
Поиск сервиса
Позволяет найти сервисы на графе и отцентрировать вид на них. После ввода запроса первый найденный сервис будет автоматически отцентрирован.
С помощью стрелок (пункт 2) можно переключаться между найденными сервисами. Цифры показывают позицию текущего элемента и общее количество найденных элементов (например, 1/5).
Вы также можете использовать клавишу Enter для перехода к следующему результату поиска и Escape для сброса поиска.
Выбор слоя
Этот выпадающий список позволяет быстро переключаться между слоями. Для создания и редактирования слоев перейдите в режим отображения слоев.

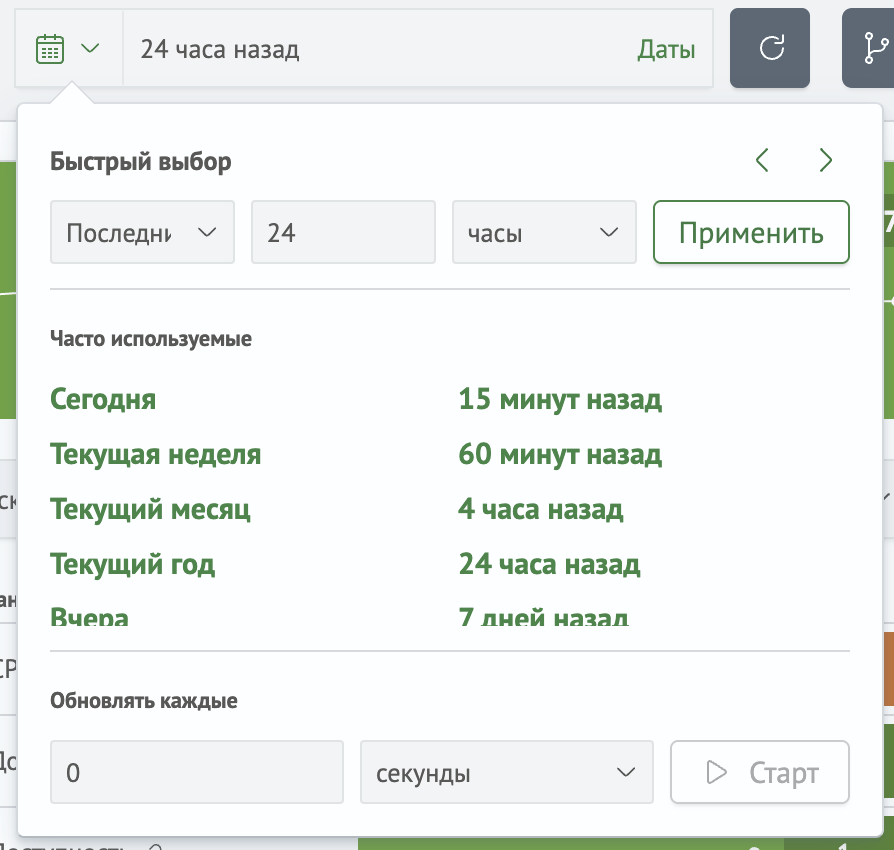

Выбор временного интервала
Этот элемент управления позволяет гибко настраивать временной диапазон для отображаемых данных. В выпадающем списке также доступна настройка интервала автоматического обновления. Чтобы запустить его, выберите период и нажмите Старт. Для прекращения — Стоп.
Подробнее о работе с фильтром времени можно прочитать в разделе Работа с временным фильтром.
Обновление данных
При нажатии на эту кнопку происходит принудительное обновление данных с сервера.
Обновляются:
- данные всего графа и его сервисов
- индикаторы метрик в сервисах
- все данные на открытой панели метрик
Данные также обновляются автоматически при каждом изменении временного интервала.
Быстрое переключение представления
Позволяет мгновенно переключаться между режимами просмотра графа и слоя.
Сервис (узел)
Каждый узел на графе представляет собой отдельный сервис.

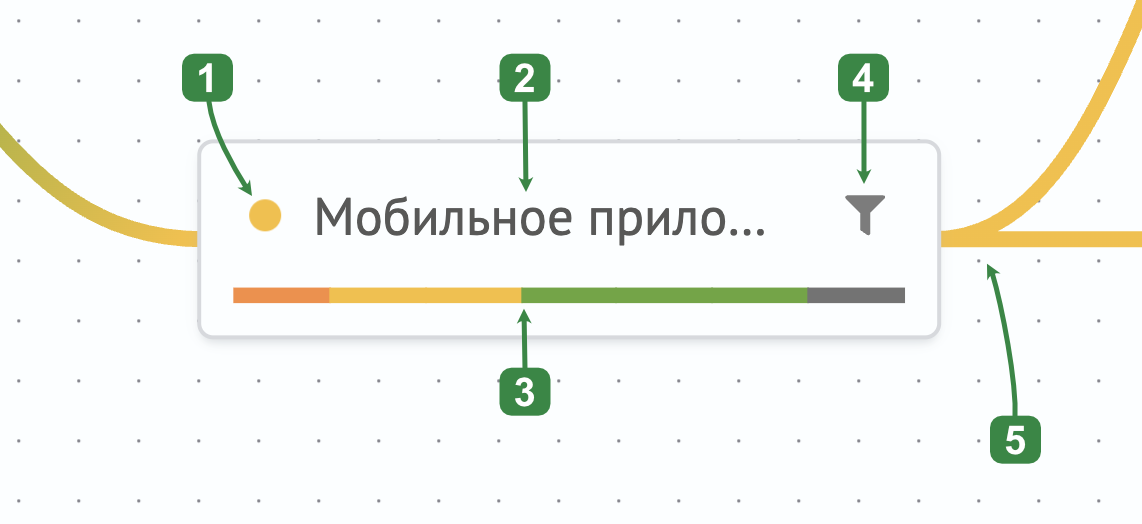

Основные элементы сервиса:
- Общий индикатор работоспособности сервиса
- Название сервиса
- Индикаторы содержащихся метрик
- Кнопка фильтрации (скрывает все родительские узлы для фокусировки на дочерних)
- Связи с другими узлами
Сервис может иметь одну или несколько связей, либо не иметь их вовсе. Все связи на графе направлены слева направо.
Панель метрик
Панель метрик появляется в правой части экрана и отображает подробные данные по выбранному сервису в виде диаграмм за указанный временной интервал.
- чтобы открыть панель, нажмите на любой сервис
- чтобы скрыть панель, нажмите на любое пустое место на холсте графа

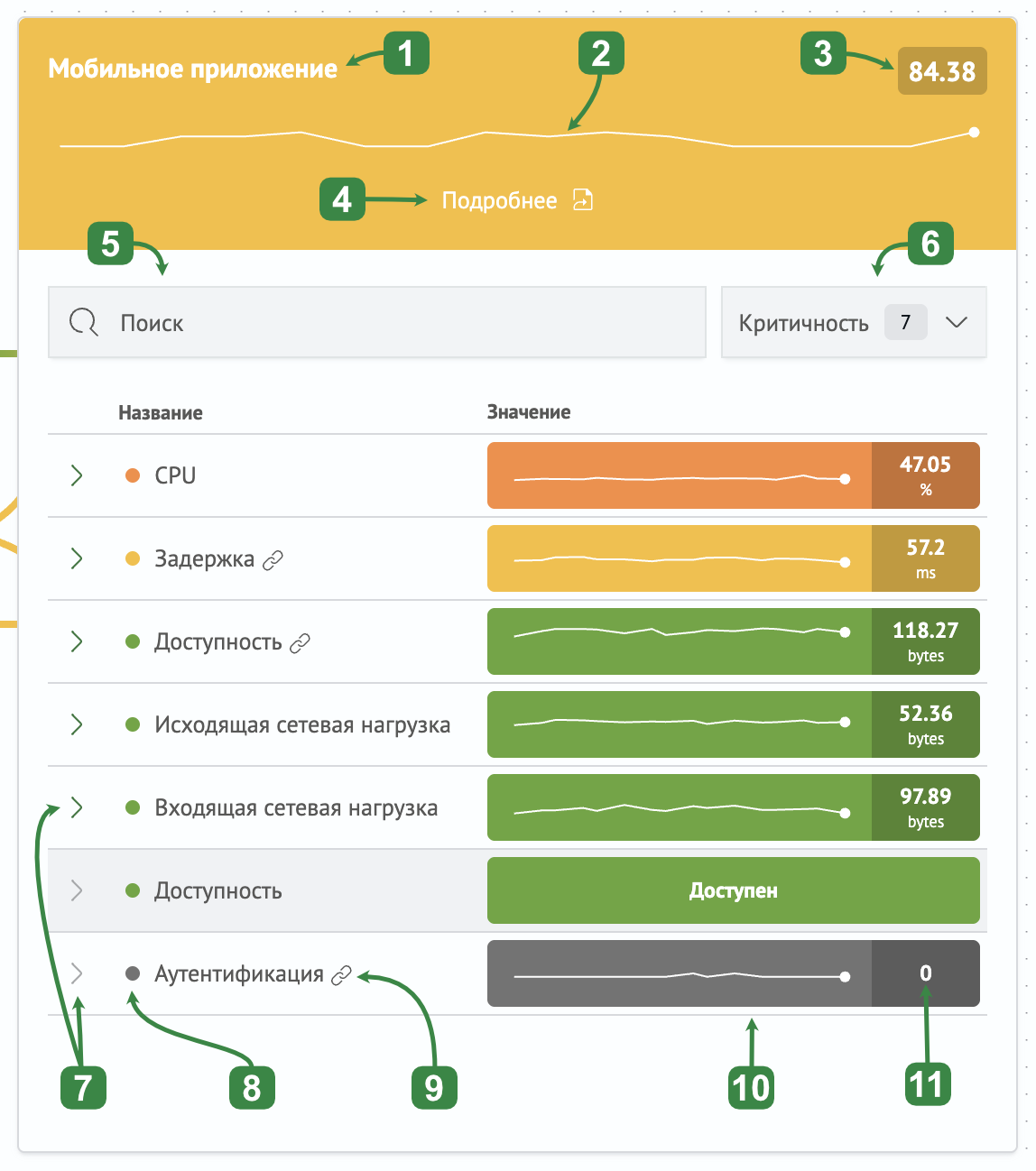

Основные элементы панели:
- Название сервиса
- Общий график сервиса за выбранный диапазон
- Последнее полученное значение для сервиса
- Ссылка для перехода в настройки сервиса
- Поиск по названиям метрик
- Фильтр по состоянию метрик
- Кнопка раскрытия вложенных объектов (иконка неактивна, если объектов нет)
- Индикатор состояния метрики
- Иконка связанного сервиса (показывает, что метрика относится к другому сервису)
- Визуализация данных метрики
- Последнее значение метрики и единица измерения
Визуализация данных сервиса
В верхней части панели отображается общий график данных сервиса. При наведении на линию графика появляется подсказка с точной датой и значением. Ссылка Подробнее ведет на страницу настроек этого сервиса.
Поиск и фильтрация
Используйте поле поиска для фильтрации метрик по названию. Рядом находится фильтр по состоянию (например, критическое, нормальное). Эти два фильтра можно комбинировать.
Метрики
Каждая строка в списке представляет одну метрику. Если в настройках метрики указана внешняя ссылка (в разделе Детализация), то ее график становится кликабельным. При нажатии на него в новой вкладке откроется указанный адрес.
Объекты метрик
Некоторые метрики могут быть разделены по объектам.
Объекты метрики — это однородные сущности (например, серверы, сетевые узлы, модули приложения), для которых индивидуально рассчитывается заданная метрика.

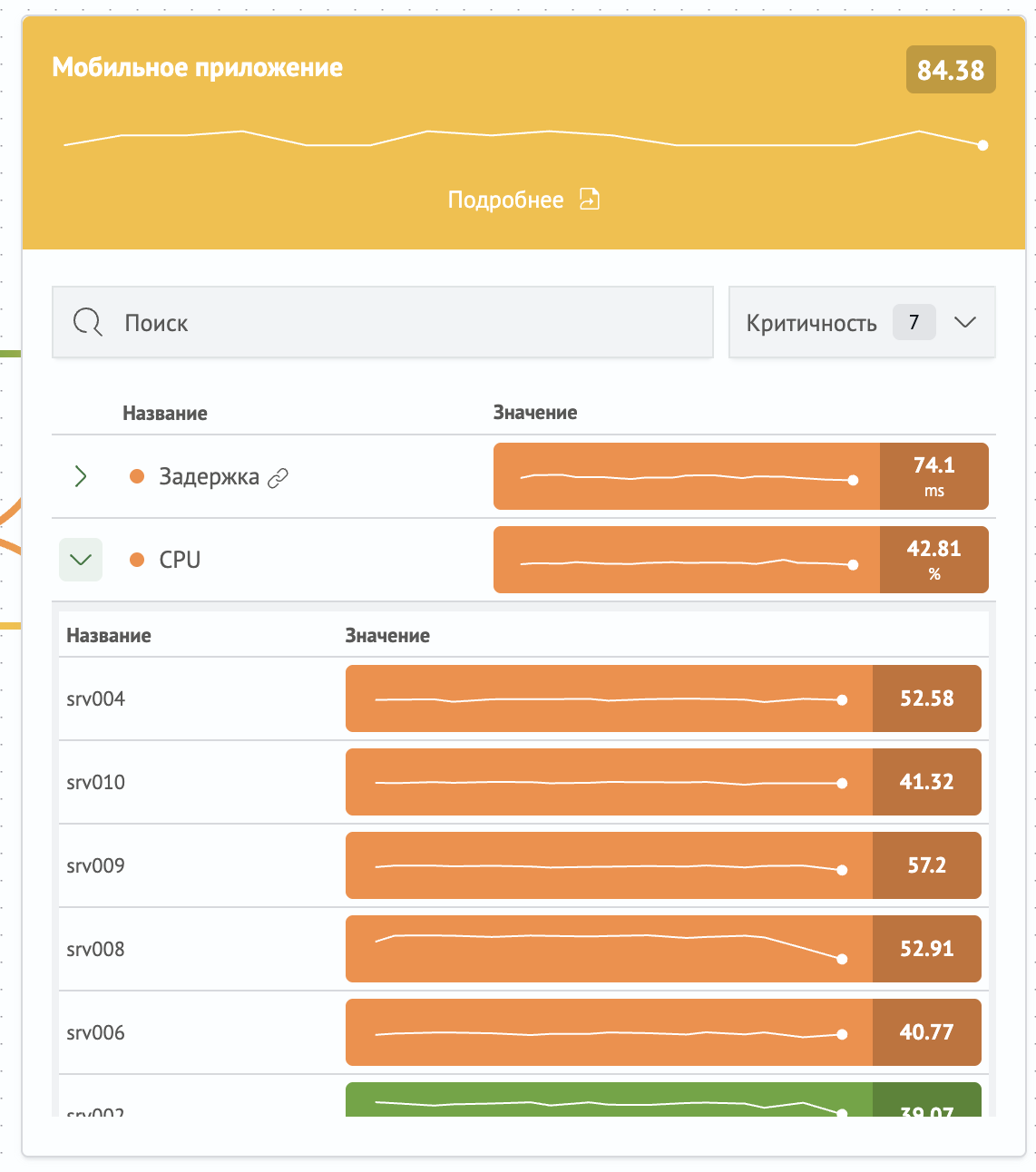

Пример объектов:
