Индикатор
Индикатор — это абстрактное представление компонента или логической группы компонентов системы, которое позволяет настроить оценочные метрики и отслеживать совокупное влияние метрик и других компонентов на их состояние.
Назначение
Индикатор позволяет:
- добавлять важные для отслеживания метрики
- проводить анализ изменений состояний метрик
- объединять компоненты в группу

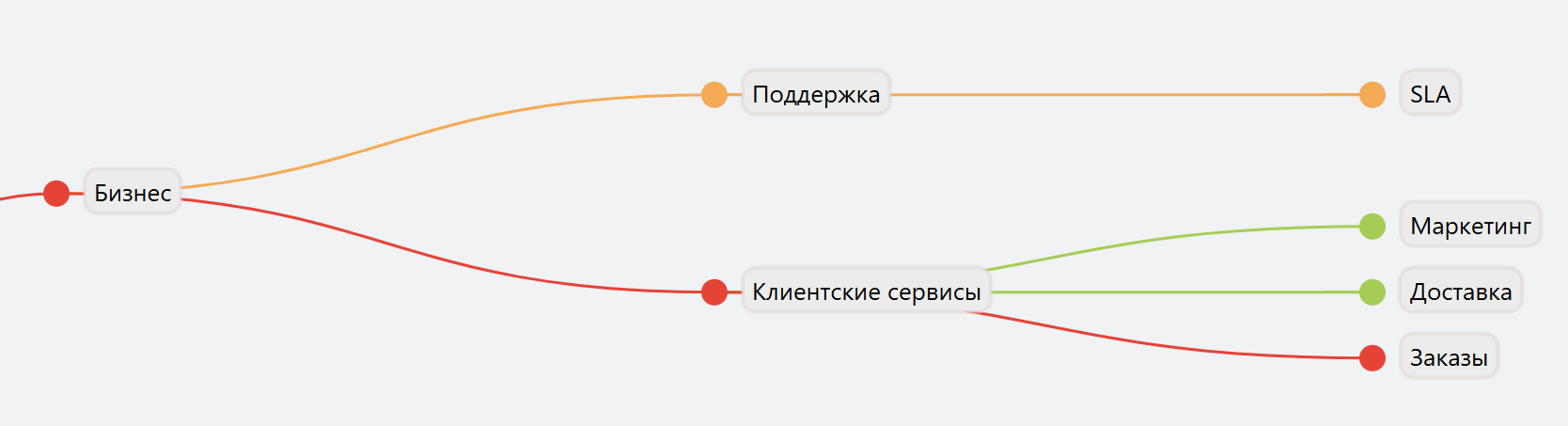

Представление индикаторов и их связей в виде дерева:
Управление индикаторами

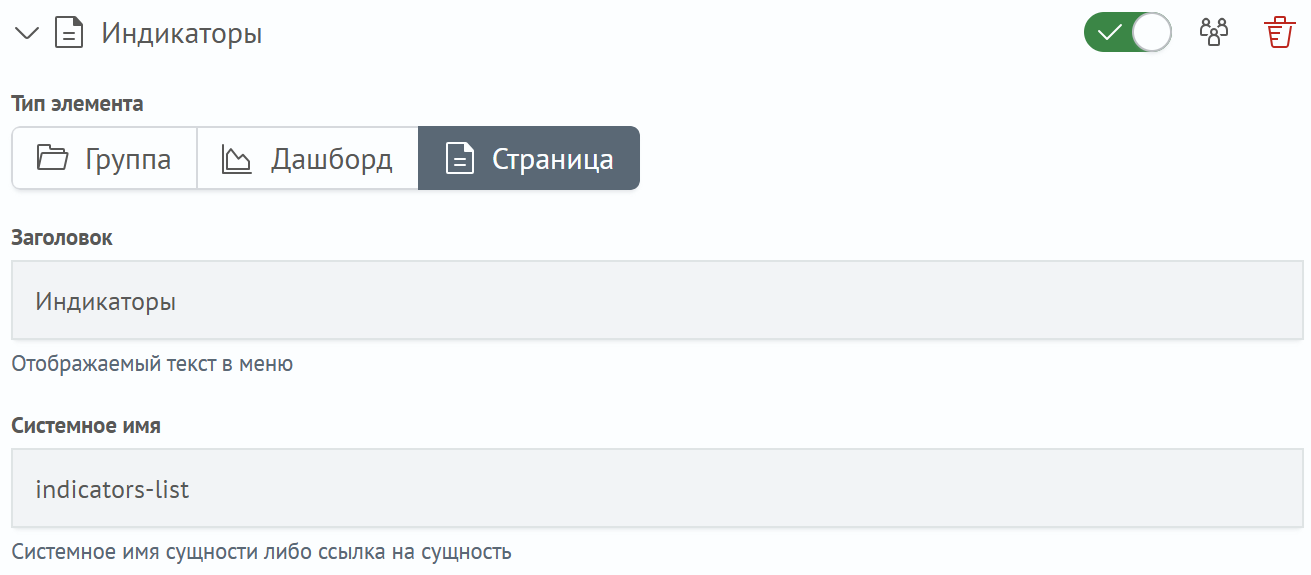

Для добавления быстрого доступа к индикаторам в навигационное меню:
- Перейдите в раздел Настройки меню:
Навигационное меню-Параметры системы-Настройки модулей-Настройки меню - Найдите в списке модуль РСМ, разверните его и нажмите кнопку
Добавить раздел - Заполните обязательные поля в соответствии с приведенными ниже параметрами
| Название поля | Содержимое |
|---|---|
| Тип элемента | Страница |
| Системное имя | indicators-list |
| Заголовок | Индикаторы |
| Включить отображение | Да, флаг должен быть включен |
Создание индикатора

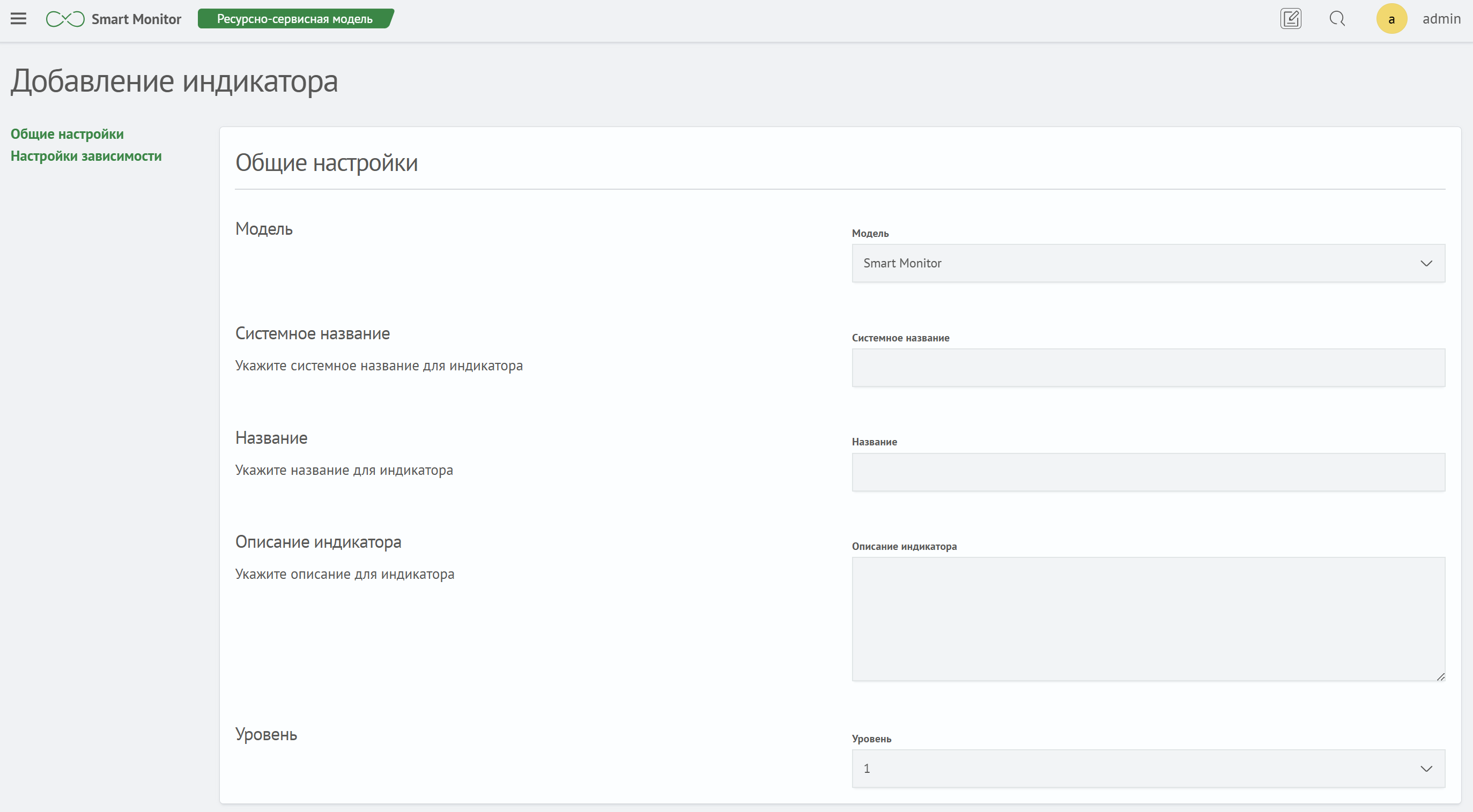

Для создания индикатора через навигационное меню: перейдите в раздел РСМ - Индикаторы. После нажатия кнопки Создать в интерфейсе списка открывается модальное окно, содержащее два раздела: Общие настройки и Настройки зависимости.
Общие настройки:
| Поле | Описание |
|---|---|
| Модель | Выпадающий список всех доступных моделей |
| Системное имя | Системное название |
| Название | Название индикатора |
| Описание индикатора | Краткое описание индикатора |
| Уровень | Выпадающий список доступных уровней |
Настройки зависимости:
| Поле | Описание |
|---|---|
| Метрика или индикатор | Выпадающий список всех доступных метрик и индикаторов |
| Влияние | Параметр, задающий приоритет расчета для зависимых метрик и индикаторов (где 1 это самое низкое влияние, а 10 самое высокое) |
Альтернативные способы создания индикатора:
- Через панель управления дерева РСМ: для этого откройте меню настроек, нажав на кнопку "Шестеренка"
- Через контекстное меню индикатора: нажмите правой кнопкой мыши (ПКМ) на любом существующем индикаторе. Более подробно в соответствующем разделе действия с узлом
Редактирование индикатора
Чтобы отредактировать индикатор через навигационное меню, перейдите в раздел РСМ - Индикаторы. В открывшемся окне со списком индикаторов найдите нужный, нажмите на значок "три точки" в его строке и выберите в меню пункт Редактировать.
Альтернативный способ редактирования индикатора доступен через панель управления в дереве РСМ. Для этого необходимо нажать на кнопку «Шестеренка».
